Hidrolik Piston Sızdırmazlık Elemanları
K46
Kompakt Piston Keçesi
- Malzeme
- PU POM NBR
- Kodu
- PU9201 PM9901 NB7001
- Basınç (max) bar
- 400
- Sıcaklık (max) °C
- -30/+100
- Kayma Hızı (max)- m/s
- 0.5
Avantajları
- Kompakt dizaynı sayesinde piston başında ilave yataklama elemanına ihtiyaç duymaması
- Ekonomik sızdırmazlık ve yataklama elemanı çözümü sunması
- Tek parçalı pistonda basit kanal tasarımı
- Düşük et kalınlıkları nedeniyle piston başı işletme süresinin az olması
- Kolay montaj yapılabilmesi
Uygulama Alanları
- Tarım sektörü
- Endüstriyel uygulamalar

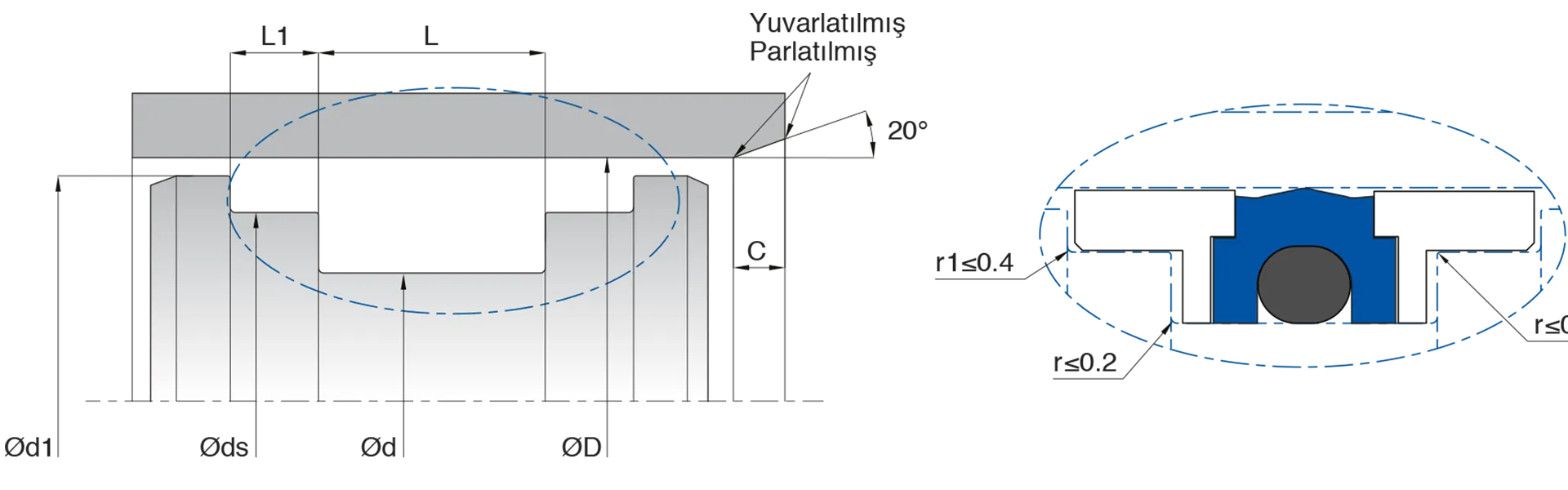

Teknik Çizim
Ölçü Tablosu
20 ölçü · Kod veya ölçü ile filtreleyin
20 sonuç
| Kod | D (H10) | d (h9) | L (+0.2/-0) | ds (h8) | d1 (±0.1) | L1 (+0.2/-0) | C | MALZEME | KASTAŞ KOD | |
|---|---|---|---|---|---|---|---|---|---|---|
| K46 038.10-028.57 | 1.5 | 1.125 | 0.441 | 1.326 | 1.471 | 0.139 | 0.197 | PU9201 | 10020801 | — |
| K46 025-017 | 25 | 17 | 10 | 22 | 24 | 4 | 4 | PU9201 | 10020799 | — |
| K46 032-024 | 32 | 24 | 10 | 29 | 31 | 4 | 4 | PU9201 | 10020800 | — |
| K46 050.80-041.27 | 2 | 1.625 | 0.437 | 1.821 | 1.945 | 0.152 | 0.197 | PU9201 | 10020804 | — |
| K46 063.50-053.97 | 2.5 | 2.125 | 0.441 | 2.32 | 2.445 | 0.152 | 0.197 | PU9201 | 10020807 | — |
| K46 040-030 | 40 | 30 | 11 | 35.5 | 39 | 4 | 4 | PU9201 | 10020802 | — |
| K46 076.20-066.66 | 3 | 2.624 | 0.441 | 2.82 | 2.945 | 0.152 | 0.197 | PU9201 | 10020810 | — |
| K46 040-030/1 | 40 | 30 | 10 | 36.5 | 39 | 5 | 4 | PU9201 | 10020803 | — |
| K46 088.90-076.15 | 3.5 | 2.998 | 0.57 | 3.265 | 3.445 | 0.214 | 0.197 | PU9201 | 10020813 | — |
| K46 101.60-088.90 | 4 | 3.5 | 0.57 | 3.765 | 3.933 | 0.214 | 0.276 | PU9201 | 10020817 | — |
| K46 050-040 | 50 | 40 | 11 | 45.5 | 49 | 4 | 4 | PU9201 | 10020805 | — |
| K46 055-045 | 55 | 45 | 11 | 51 | 54 | 4 | 4 | PU9201 | 10020806 | — |
| K46 063-053 | 63 | 53 | 11 | 58.5 | 61.5 | 4 | 4 | PU9201 | 10020808 | — |
| K46 070-060 | 70 | 60 | 12.5 | 67 | 69 | 4 | 4.5 | PU9201 | 10020809 | — |
| K46 080-070 | 80 | 70 | 11 | 75.5 | 78.5 | 4 | 4.5 | PU9201 | 10020811 | — |
| K46 080-070/1 | 80 | 70 | 12.5 | 77 | 79 | 4 | 4.5 | PU9201 | 10020812 | — |
| K46 090-080 | 90 | 80 | 12.5 | 86 | 88.5 | 5 | 4.5 | PU9201 | 10020814 | — |
| K46 100-087 | 100 | 87 | 14 | 93.8 | 98.5 | 6 | 5 | PU9201 | 10020815 | — |
| K46 100-090 | 100 | 90 | 12.5 | 96 | 98.5 | 5 | 4.5 | PU9201 | 10020816 | — |
| K46 125-108 | 125 | 108 | 26.5 | 121 | 124.4 | 6.5 | 7 | PU9201 | 10020818 | — |
